AT-B10A 岸基AIS基站



产品简介

AT-B10A 岸基AIS基站兼容现有IMO,ITU-R,IEC标准和规定,可为海事管理人员、海洋工程安全监测、渔业监管等提供更好的态势感知。AT-B10A可持续的接收覆盖区域内AIS信号(A类船载AIS、B类船载AIS、AIS航标、AIS SART、AIS基站等),并可指定船舶进行查询。设备技术先进、体积紧凑,可保障海上交通安全。



功能介绍

AT-B10A岸基AIS系统由基站、GNSS天线、VHF天线、馈线、防雷器等组成,主要功能包括如下几个方面:

  • 通信功能:实现ITU-R M.1371-5船岸之间基于海上VHF信道的高速数据组网通信功能;
  • 接口功能:兼容IEC所规定的全部数据通信接口要求;
  • 自检测功能:系统启动后具备自动初始化及自检测功能。



产品特点

  • 全功能AIS基站
  • 可接收A类、B类AIS设备信号
  • 支持播发虚拟航标
  • 自动监测VHF数据链路状态
  • 自动初始化及自检测
  • 支持用户可自主切换的GPS、BD双模导航定位、外部输入定位
  • 支持与海事管理系统的数据交互
  • 支持远程升级



标准符合性

符合ITU-R_M.1371-5、ITU-R_M.825-3、IALA_G1139、IEC 61162-1:2016、IEC 61162-450:2018、IEC 62320-1:2015等标准。





主要技术参数

  • 信道类型:AIS1(161.975MHz)、AIS2(162.025MHz)
  • 通信速率:9600bps
  • 发射功率:12.5W/25W
  • 接收灵敏度:优于-115dBm@20%PER
  • 接口:1个10/100Mbps网口,1路外部GNSS接口,1路RS-422串口
  • 网络协议:TCP、UDP可选
  • 电源电压:AC 220V±20%
  • 静态功耗:30W
  • 外形尺寸:19英寸机架安装,高度2U,深度为310mm
  • 工作温度:-15℃~55℃
  • 储存温度:-40℃~75℃
  • 防护等级:主机IP22、天线IP66
  • 重量:6kg
  • 标准配置:主机、GNSS天线、VHF天线(2.6m)、馈线(30m)、防雷器、电源线等



系统框图

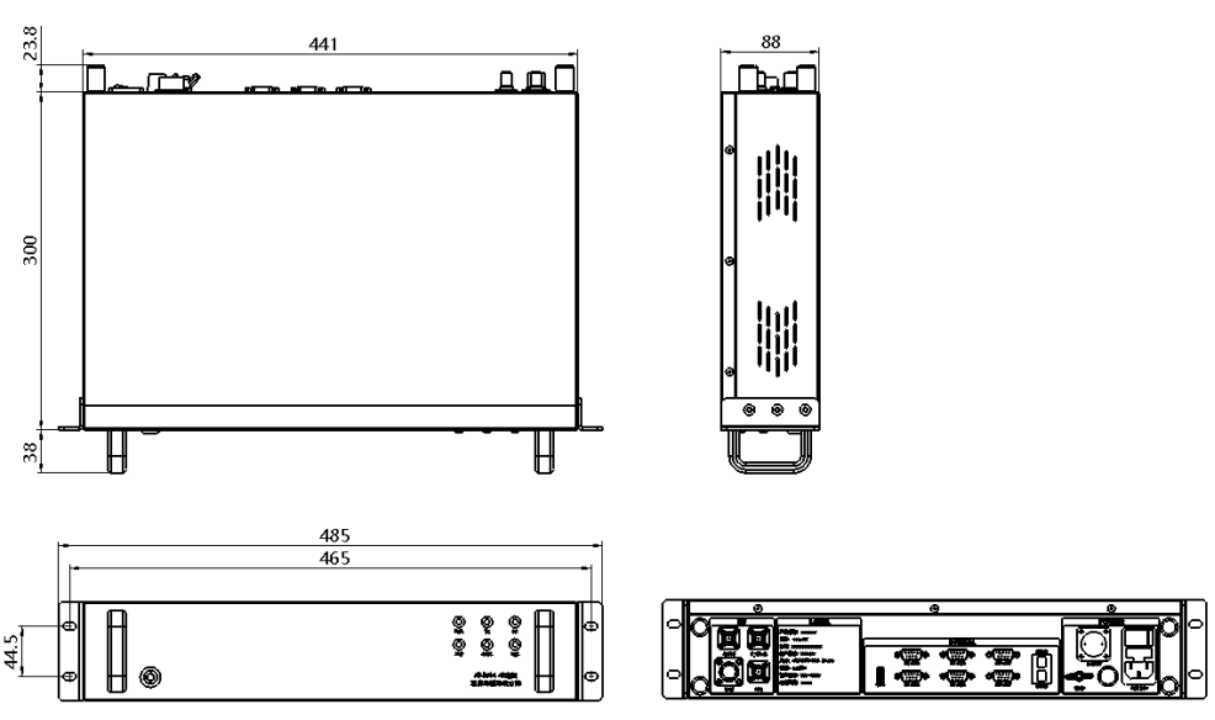

设备尺寸
