AE-20 ECDIS电子海图显示与信息系统

产品简介

AE-20 ECDIS电子海图显示与信息系统，是一套符合IEC 61174-4、IEC 60945:2002、IEC 61162、MSC.64(67)相关国际标准的电子海图显示与信息系统。以ENC（电子航海图）为基础，计算机为核心，连接GPS、罗经、计程仪、AIS、NAVTEX多种导航传感设备，综合反映海上地理信息、船舶航行状态和多重目标动态信息。为航海人员提供信息查询、测量计算、船舶避碰、港口引航等功能，保障船舶航行安全和高效运营。

系统可实现海图数据加载及更新、航线设计及检查、航线监控、测量及计算、报警等功能。在满足国际标准的基础上，增加了雷达回波和ARPA叠加，更有助于安全且舒适的船舶导航。系统经过了长时间实船海上使用验证，工作性能稳定。

图 1 ECDIS软件主界面

系统架构

AE-20电子海图显示与信息系统是一套符合相关国际标准的电子海图显示与信息系统。以ENC（电子航海图）为基础，通过数据采集器采集GPS、罗经、计程仪、AIS、气象仪等多种导航传感设备数据，通过专业的海事计算机，结合定制化的软件操作界面，为用户提供舒适流畅的操作体验。

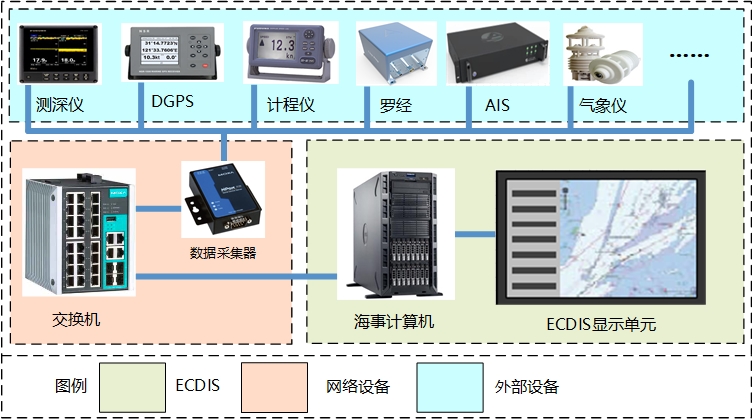

图 2 系统架构

技术参数

• AIS目标处理上限：1500；
• AIS激活目标上限：500；
• 用户操作相应：不超过1s；
• 主机：i5-8500/4G/128G SSD；
• 显示器：24英寸/26英寸/27英寸，1920×1080多点电容触控。

系统功能

• 航线规划
• 航线监控
• AIS避碰告警
• 电子海图更新与管理
• 海图显示设置
• 航行记录回放

系统特点

• 支持单机、多机（一主多备）两种部署方式；
• 支持多机自动同步用户设置的关键航向参数；
• 支持多机主备切换，保证了系统的可靠性；
• 支持中英文切换；
• 采用宽屏多点触控显示器，操作方便；
• 界面设计简洁明确，界面显示友好；
• 可按用户要求，采用标准模式、全显示模式、自定义等多种模式切换，显示S57矢量电子海图的不同图层；
• 支持串行口和网络两种数据通信方式，接入显示来自 GPS、罗经、计程仪、AIS等船载传感器的信息，并可进行信息共享；
• 航线设计、航线检查以及导入导出功能，用户设计好的航线可通过网络共享给船舶上的其它设备；
• 实时监控航行中的危险，包括航线经过的路径安全性检查、船员创建的额外数据检查和AIS目标碰撞预警，并实时显示在界面上；
• 实时接收并显示海上通信信息，如AIS和 NAVTEX 信息等，并且根据用户需求向其它设备发送；
• 提供航行数据完整性监控，如 STW、COG等航行数据丢失、数据异常等；
• 提供多种实用的助航工具，如EBL、MOB、锚泊监控等。
